Резиновый ролик: виды, характеристики и советы по выбору для вашего оборудования

Что такое резиновый ролик и где он применяется

Резиновый ролик — это цилиндрический вращающийся элемент с металлическим сердечником и наружным слоем из вулканизированной резины, предназначенный для транспортировки, прижима, направления или уплотнения материалов в промышленном оборудовании. Именно сочетание жёсткой основы и эластичного покрытия делает его незаменимым там, где нужна мягкая передача нагрузки.

Металлический сердечник, как правило, изготавливают из конструкционной или нержавеющей стали. Он воспринимает основную механическую нагрузку, тогда как наружный резиновый слой обеспечивает сцепление с лентой или материалом, амортизирует удары и защищает металл от коррозии. Именно поэтому резиновый вал служит дольше своих полностью металлических аналогов в абразивных или влажных условиях.

Сферы применения охватывают практически все отрасли тяжёлой и лёгкой промышленности. Конвейерные системы горно-добывающих предприятий, полиграфические машины, ламинаторы, текстильные станки, пищевые линии — везде используется ролик из резины в той или иной форме. Почему многие инженеры недооценивают этот компонент, выбирая дешёвый аналог? Ответ прост: последствия неправильного подбора проявляются не сразу, но обходятся дорого.

Конструктивные особенности и принцип работы

Стандартная конструкция обрезиненного ролика включает: стальную ось или полый вал, подшипниковые узлы по торцам, металлическую втулку и наружное резиновое покрытие толщиной от 6 до 30 мм в зависимости от назначения. Покрытие может быть гладким, рифлёным или профильным — выбор зависит от коэффициента трения, который требуется в конкретном узле.

Реальные испытания показывают: при одинаковой нагрузке рифлёная поверхность увеличивает тяговое усилие на 15–25% по сравнению с гладкой. Это критично для приводных роликов конвейеров, где проскальзывание ленты ведёт к её ускоренному износу и остановкам производства.

Основные функции в оборудовании

Транспортный ролик перемещает ленту или материал с минимальным сопротивлением. Прижимной ролик обеспечивает контакт между двумя поверхностями — например, в ламинаторах или принтерах. Направляющий ролик удерживает ленту конвейера от смещения. Опорный ролик принимает вес транспортируемого груза. Уплотнительный ролик применяется в машинах для запечатывания упаковки. Каждая функция предъявляет свои требования к твёрдости, химической стойкости и допустимой нагрузке.

Основные виды резиновых роликов по отраслям

Классификация резиновых роликов по отраслям позволяет точнее подбирать характеристики под конкретные условия эксплуатации. Рассмотрим ключевые категории.

Конвейерные и транспортные ролики

Ролик для конвейера — наиболее распространённый тип. Используется в горнодобывающей, металлургической и строительной отраслях. Рабочая нагрузка достигает 5 000 кг/м, температурный диапазон — от −40 °C до +80 °C. Конвейерный ролик, как правило, оснащается покрытием из натуральной резины (НК) или стирол-бутадиенового каучука (СКС) твёрдостью 45–65 Shore A. Ролик для транспортёра в угольной промышленности дополнительно требует антистатических свойств во избежание искрообразования.

Промышленный ролик для тяжёлых конвейеров испытывает сильные абразивные нагрузки. Именно здесь важна толщина резинового покрытия: по данным российских горнодобывающих предприятий, увеличение слоя с 10 до 20 мм продлевает срок службы ролика в среднем на 40%.

Ролики для полиграфии и ламинирования

В полиграфии применяют эластичный ролик с точно выдержанной твёрдостью 30–45 Shore A: слишком жёсткий повредит бумагу, слишком мягкий — не обеспечит равномерного нажима. Материалы — нитрильный (NBR) или полиуретановый каучук, стойкие к типографским краскам и растворителям. Полиуретановый ролик в ламинаторах выдерживает давление до 80 кг/см² при температуре до 120 °C.

Текстильные и пищевые ролики

Текстильная промышленность предъявляет требования к минимальному загрязнению ткани, поэтому используют силиконовые или EPDM-ролики белого или светлого цвета. В пищевой промышленности ролик из резины обязан соответствовать санитарным нормам (ГОСТ Р 51289 и аналоги FDA), изготавливаться из пищевого силикона с твёрдостью 40–55 Shore A и легко поддаваться дезинфекции. Резиновое колесо в конвейерных линиях мясопереработки часто оснащается антимикробными добавками.

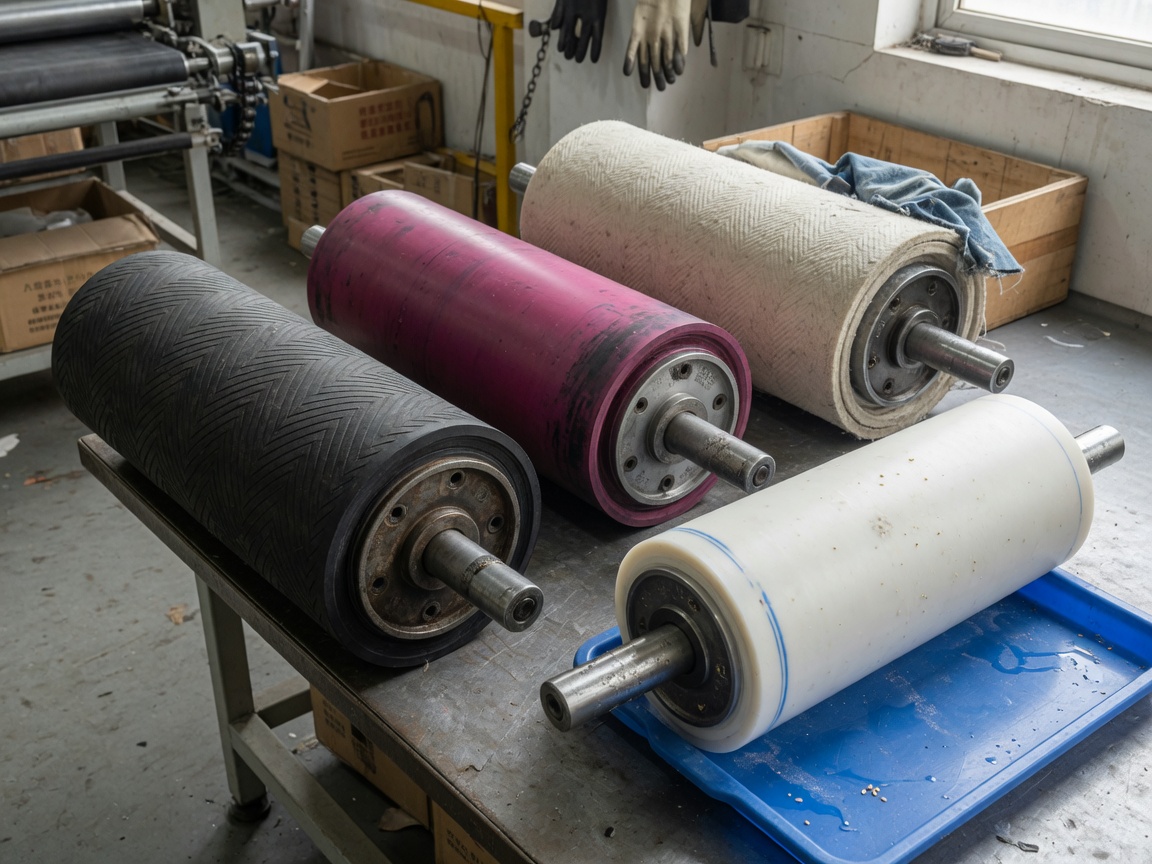

Сравнительная таблица типов роликов

Ниже представлена сводная таблица, которая поможет быстро сориентироваться при выборе типа ролика под конкретную отрасль. Данные основаны на технических стандартах и актуальных 2026 года спецификациях российских производителей.

Таблица составлена на основе технических регламентов и данных российских поставщиков, 2026 год.

Как выбрать резиновый ролик: пошаговое руководство

Правильный подбор резинового ролика — это не угадывание. Это последовательный инженерный процесс, который исключает дорогостоящие ошибки. Вот пошаговый алгоритм, который используют опытные технологи российских производственных предприятий.

Шаги подбора ролика

1. Определите функцию ролика. Транспортировка, прижим, направление или уплотнение? От этого зависит базовая конструкция и требования к твёрдости покрытия.
2. Рассчитайте диаметр и длину. Диаметр подбирается исходя из допустимой нагрузки и скорости ленты. Стандартные диаметры: 89, 108, 133, 159 мм. Длина соответствует ширине ленты плюс 50–100 мм с каждой стороны.
3. Укажите марку резины. Выберите материал с учётом рабочей среды: масло, кислота, высокая температура, абразив. Подробнее — в разделе о химической стойкости.
4. Определите тип посадки и подшипники. Для тяжёлых конвейеров рекомендуются подшипники серии 6305–6310. Тип посадки: плавающая или фиксированная ось.
5. Задайте твёрдость покрытия. Мягкие ролики (30–45 Shore A) — для деликатных материалов. Жёсткие (60–80 Shore A) — для абразивных грузов.
6. Проверьте допустимую температуру и химическую среду. Убедитесь, что выбранная марка резины соответствует реальным рабочим условиям с запасом 15–20%.
7. Запросите у поставщика сертификат и технический паспорт. Надёжный производитель предоставляет данные по твёрдости, допустимой нагрузке и сроку службы.

На что обратить внимание при выборе диаметра

Диаметр резинового ролика напрямую влияет на частоту вращения и тепловыделение в подшипниковом узле. Чем больше диаметр при той же линейной скорости ленты, тем ниже обороты и меньше нагрев. Для скоростей ленты свыше 3 м/с рекомендуется диаметр не менее 133 мм. При скорости до 1,5 м/с допустим диаметр 89 мм. Это напоминает выбор колеса велосипеда: большее колесо катится с меньшим усилием на той же дистанции.

Конечно, существуют и нестандартные случаи — например, ролики для узкоколейных внутрицеховых конвейеров с шириной ленты 300–400 мм, где стандартные диаметры не подходят и требуется изготовление по индивидуальному чертежу.

«Ошибка в выборе твёрдости резины на 10 единиц Shore A способна сократить ресурс ролика вдвое и увеличить расход энергии конвейера на 8–12%.» — из технического регламента ведущего российского производителя конвейерного оборудования, 2026 год.

Химическая стойкость марок резины

Выбор марки резины по химической стойкости — один из наиболее критичных и одновременно часто игнорируемых этапов подбора. Ролик из резины, не стойкой к рабочей среде, деградирует в разы быстрее заявленного срока службы.

Основные марки и их применение

NBR (нитрильная резина) — маслостойкая. Стойка к нефтепродуктам, маслам, бензину. Применяется в машиностроении, автомобильной промышленности, на нефтеперерабатывающих заводах. Рабочая температура: −30…+120 °C. Реальный пример: на Уфимском НПЗ опорные ролики с покрытием NBR работают без замены 18–24 месяца в среднем, тогда как ролики из натуральной резины выходили из строя через 6–8 месяцев.

EPDM (этилен-пропилен-диеновый каучук) — кислотостойкий. Устойчив к кислотам, щелочам, воде и озону. Идеален для химической промышленности и открытых конвейеров в условиях российского климата. Диапазон температур: −50…+150 °C. Не стоек к нефтепродуктам — это важное ограничение, которое необходимо учитывать.

Силикон (VMQ) — термостойкий. Выдерживает температуру до +250 °C, пищевой силикон одобрен для контакта с продуктами питания. Применяется в хлебопекарных и кондитерских линиях, а также при производстве электронных компонентов. Слабое место — низкая стойкость к абразивному износу.

Полиуретан (PU) — универсальный износостойкий. Полиуретановый ролик превосходит натуральную резину по стойкости к истиранию в 4–6 раз. Используется там, где важен длительный ресурс при умеренных химических нагрузках. Рабочая температура: −20…+100 °C.

Краткая сводка химической стойкости

Техническое обслуживание и замена роликов

Своевременное обслуживание резинового ролика — это прямая экономия на простоях оборудования. По данным ряда российских предприятий, незапланированная остановка конвейерной линии обходится в 150 000–800 000 рублей в час в зависимости от производства. Предотвратить это позволяет регулярная диагностика.

Признаки износа и необходимости замены

Как понять, что ролик пора менять? Основные индикаторы следующие:

• Видимые трещины или отслоение резины — резиновый слой начинает отделяться от металлического сердечника. Эксплуатация такого ролика недопустима.
• Биение при вращении — отклонение более 0,5 мм указывает на деформацию или неравномерный износ покрытия.
• Повышенный шум подшипников — характерный скрежет или вибрация сигнализируют о выработке или загрязнении подшипников.
• Потеря твёрдости покрытия — если ролик заметно проминается сильнее, чем при установке, его ресурс исчерпан.
• Следы масла или химикатов на поверхности — набухание резины свидетельствует о химической несовместимости.

Периодичность обслуживания и типичные ошибки монтажа

Рекомендуемый регламент: визуальный осмотр — еженедельно, замер биения — ежемесячно, полная ревизия подшипниковых узлов — раз в 6 месяцев. Для роликов в агрессивных средах или при непрерывном режиме работы интервалы сокращаются вдвое.

Типичные ошибки при монтаже, которые сокращают срок службы резинового ролика:

• Перекос оси — даже 0,3° смещения увеличивает боковую нагрузку на подшипник на 30%.
• Избыточная смазка подшипников — переполненные обоймы греются и преждевременно разрушаются.
• Несоблюдение момента затяжки крепления — приводит к проворачиванию оси или расшатыванию корпуса.
• Установка без промывки посадочного места — старые загрязнения вызывают фреттинг-коррозию.

Обрезиненный ролик, правильно установленный и своевременно обслуживаемый, в среднем служит 12–36 месяцев. Тот же ролик при игнорировании регламента — 4–6 месяцев. Разница очевидна.

Реальные кейсы российских предприятий

Теория имеет смысл только тогда, когда подкреплена практикой. Ниже — реальные случаи из опыта российских производственных предприятий, демонстрирующие, как правильный подбор резинового ролика влияет на экономику производства.

Кейс 1: горнодобывающее предприятие, Кемеровская область

Предприятие использовало стандартные ролики с покрытием из натуральной резины толщиной 10 мм на конвейерах для транспортировки угля. Средний ресурс составлял 7–9 месяцев. После перехода на ролики с NBR-покрытием толщиной 16 мм и добавлением антистатической присадки ресурс увеличился до 20 месяцев. Годовая экономия на закупке запасных частей и остановках линии составила около 4,2 млн рублей при парке из 280 роликов.

Кейс 2: полиграфический комбинат, Москва

На листовой офсетной машине использовались прижимные ролики с покрытием 40 Shore A из стандартного NBR. После перехода на специализированный полиуретановый ролик с твёрдостью 38 Shore A и химической стойкостью к УФ-лакам давление нажима стало равномернее, количество брака сократилось на 12%, а ресурс ролика вырос с 8 до 22 месяцев. Это наглядно подтверждает: небольшая доплата за правильный материал окупается многократно.

Кейс 3: пищевое производство, Краснодарский край

Мясоперерабатывающий завод столкнулся с систематическим выходом из строя транспортных роликов через 3–4 месяца из-за воздействия рассолов и дезинфицирующих хлорсодержащих растворов. Замена на EPDM-ролики с пищевым сертификатом полностью решила проблему. Новые ролики прослужили более 28 месяцев без замены, а простои линии на время ремонта сократились с 18 до 2 часов в квартал.

Часто задаваемые вопросы

Чем отличается резиновый ролик от полиуретанового?

Полиуретановый ролик превосходит резиновый по стойкости к истиранию и нагрузкам, при этом уступает в эластичности при низких температурах. Резиновый ролик дешевле, лучше демпфирует ударные нагрузки и сохраняет свойства при −40 °C. Для абразивных сред выбирайте полиуретан, для ударных и морозостойких — резину.

Как проверить твёрдость резинового покрытия ролика?

Твёрдость измеряют твердомером (дурометром) по шкале Shore A согласно ГОСТ 263–75. Измерения проводят в нескольких точках по длине ролика. Отклонение более 3 единиц между точками свидетельствует о неравномерном износе или дефекте вулканизации.

Можно ли восстановить изношенный резиновый ролик?

Да. Перешлифовка изношенного покрытия или наварка нового слоя резины технически возможна и экономически оправдана для крупных роликов диаметром от 150 мм. Восстановление обходится на 30–50% дешевле нового ролика, однако возможно только при сохранности металлического сердечника и посадочных поверхностей.

Какой срок службы у промышленного резинового ролика?

При соблюдении регламента обслуживания и правильном подборе марки резины — 12–36 месяцев. В агрессивных средах без учёта химической стойкости ресурс сокращается до 3–6 месяцев. Точный срок зависит от нагрузки, скорости ленты и рабочей температуры.

Как рассчитать диаметр ролика для конвейера?

Диаметр определяется скоростью ленты и допустимой нагрузкой. При скорости до 1,5 м/с — диаметр 89–108 мм; при 1,5–3 м/с — 108–133 мм; свыше 3 м/с — не менее 159 мм. Нагрузка на ролик не должна превышать 70% от паспортного значения для обеспечения запаса ресурса.

Резиновый ролик — это не расходный материал, который меняют по факту поломки. Это инженерный компонент, от правильного выбора которого зависит бесперебойность всей производственной линии. Используйте представленное руководство как базу для технического задания поставщику: укажите отрасль, нагрузку, рабочую среду и температурный диапазон — и вы получите ролик, который прослужит максимальный срок с минимальными затратами на обслуживание.
