Фильтровальное полотно: как выбрать подходящий материал, виды и применение

Что такое фильтровальное полотно и зачем оно нужно

Фильтровальное полотно — это промышленный текстильный или нетканый фильтрующий материал, предназначенный для разделения твёрдых частиц и жидкостей или газов посредством многопористой структуры. Именно оно определяет, насколько чистым окажется фильтрат и насколько сухим — осадок.

Без качественного фильтрующего элемента даже самое дорогостоящее фильтровальное оборудование работает вполсилы. Это похоже на кофемашину с прохудившимся фильтром: давление есть, но результат неприемлемый. В промышленности цена такой ошибки — простой линии, брак продукции и внеплановые затраты на замену оборудования.

По данным 2026 года, глобальный рынок промышленных фильтрующих тканей оценивается приблизительно в 45 миллиардов долларов США с ежегодным приростом около 5,2%. Химическая, горнодобывающая и пищевая отрасли суммарно формируют более 60% спроса. Российский рынок следует этой тенденции: рост производства удобрений, металлургическое и горнодобывающее производство создают устойчивый спрос на качественный фильтровальный материал.

Где применяется фильтровальное полотно

Техническая ткань для фильтрации используется практически в каждой отрасли тяжёлой промышленности. Жидкостная фильтрация охватывает очистку суспензий в химическом синтезе, обезвоживание рудных пульп в горнодобыче, осветление соков и пива в пищевой промышленности. Воздушная фильтрация — это рукавные фильтры на цементных заводах, угольных шахтах и металлургических предприятиях.

Фильтр-пресс ткань монтируется в камерные и рамные фильтр-прессы, вакуумные барабанные фильтры, дисковые и ленточные фильтры. Конфигурация оборудования напрямую влияет на требования к материалу: геометрия полотна, способ крепления, допустимое давление.

Ключевые функциональные характеристики

Выбор фильтровального полотна определяется несколькими взаимосвязанными параметрами. Проницаемость (воздухопроницаемость) влияет на производительность процесса. Удерживающая способность задаёт минимальный размер улавливаемых частиц. Химическая стойкость определяет совместимость с рабочей средой. Механическая прочность обеспечивает долговечность при циклических нагрузках и перепадах давления.

Важно понимать: увеличение удерживающей способности (меньший размер пор) неизбежно снижает производительность. Это принципиальный компромисс, который необходимо учитывать ещё на стадии проектирования технологической линии.

Основные виды и классификация фильтрующих материалов

Фильтровальные материалы разделяются на тканые и нетканые. Каждый тип имеет свои преимущества и ограничения, которые определяют область применения.

Тканые фильтровальные материалы

Тканые полотна производятся методом переплетения нитей — саржевым, полотняным или атласным. Саржевое переплетение обеспечивает более плотную структуру и высокую прочность на разрыв, что делает его предпочтительным для фильтр-прессов в горнодобывающей и химической промышленности. Полотняное переплетение проще в производстве, дешевле, но менее устойчиво к механическому износу.

Фильтровальный войлок — отдельная категория тканых материалов с игольчатым или термическим скреплением волокон. Он обеспечивает более высокую пылезадержку и используется преимущественно в рукавных фильтрах для воздушной фильтрации на металлургических и цементных предприятиях.

Нетканые фильтрующие материалы

Нетканый фильтрующий материал производится путём термической, химической или механической связки волокон без традиционного ткачества. Полипропиленовое полотно нетканого типа — один из самых распространённых вариантов на российском рынке благодаря сочетанию доступной цены, химической стойкости и широкого диапазона плотностей.

Преимущества нетканых материалов — изотропная структура (равномерная фильтрация по всей площади), более высокая объёмная задержка частиц и возможность получения очень малых пор. Их слабое место — более низкая механическая прочность по сравнению с ткаными аналогами. Конечно, существуют и армированные нетканые полотна, где эта проблема частично решена за счёт введения несущей сетки.

Сетчатые фильтрующие материалы

Сетчатый фильтрующий материал — металлические или полимерные сетки с калиброванными ячейками — применяется там, где требуется точная отсечка по размеру частиц. Стальные сетки выдерживают высокие температуры и давления; полимерные (нейлоновые, полипропиленовые) предпочтительны в коррозионных средах.

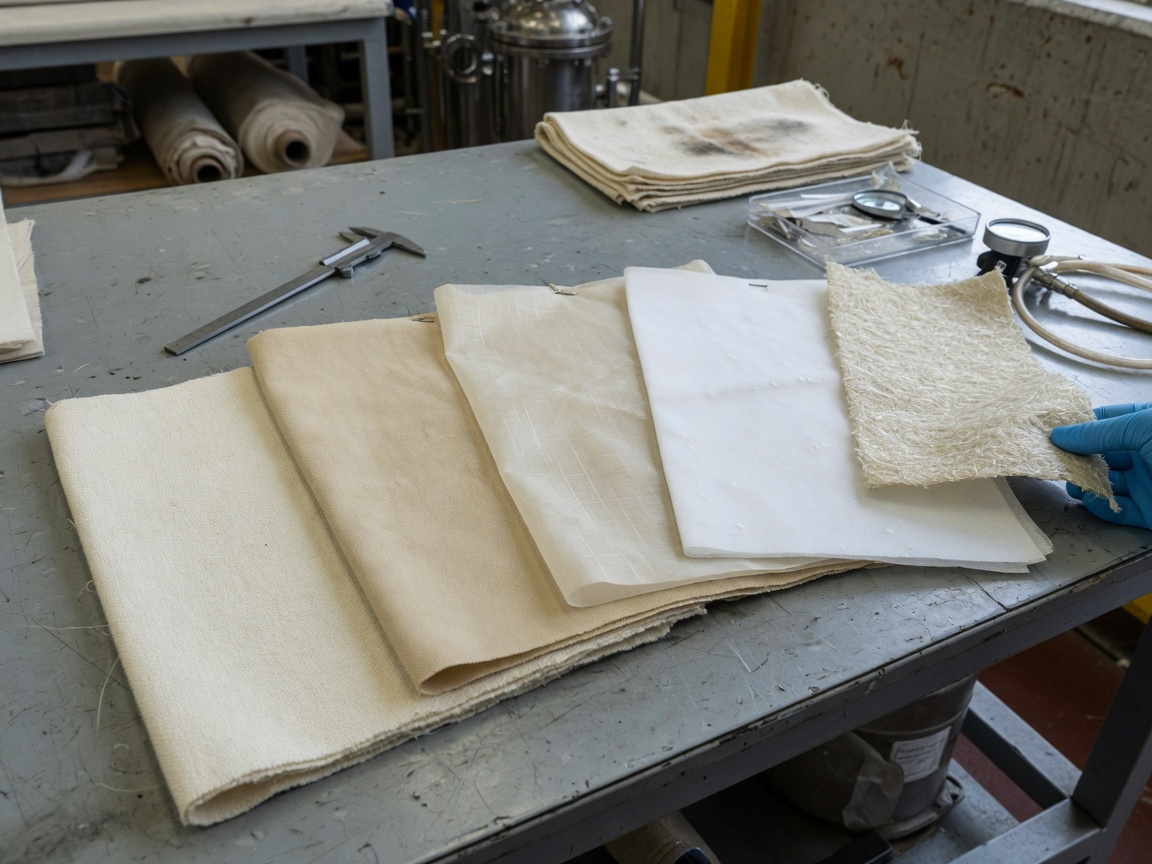

Сравнительная таблица материалов: PP, PE, PA, PTFE, стекловолокно

Правильный выбор материала — это половина успеха. Ниже приведена сравнительная таблица, которую реально не хватает большинству поставщиков: не просто перечень свойств, а оценка по ключевым параметрам, которые важны закупщику при принятии решения.

Как видно из таблицы, полипропиленовое полотно — оптимальный выбор для большинства стандартных задач жидкостной фильтрации. PTFE оправдывает свою высокую цену только в действительно агрессивных средах. Стекловолокно незаменимо при фильтрации горячих дымовых газов, но его нельзя применять там, где возможен контакт с кислотами.

Российские и межгосударственные стандарты: ГОСТ 332-91 и ГОСТ 29104

Соответствие российским и межгосударственным стандартам — не формальность, а практический инструмент защиты закупщика. Незнание требований ГОСТ приводит к приобретению материала, который не пройдёт входной контроль или выйдет из строя раньше расчётного срока.

ГОСТ 332-91: ткани фильтровальные из химических волокон

ГОСТ 332-91 регламентирует требования к тканым фильтровальным полотнам из химических нитей и волокон. Стандарт устанавливает классификацию по типу волокна, структуре переплетения, допустимым отклонениям по ширине и плотности. Для закупщика принципиально важны следующие показатели: разрывная нагрузка (не менее нормативного значения для конкретного артикула), воздухопроницаемость (дм³/(м²·с)), а также допуски по поверхностной плотности (г/м²).

Практическая расшифровка: при заказе у поставщика обязательно запрашивайте паспорт качества с указанием артикула по ГОСТ 332-91. Это позволяет верифицировать соответствие нормативу и сравнивать предложения разных производителей по единой системе показателей.

ГОСТ 29104: технические ткани — методы испытаний

ГОСТ 29104 (серия стандартов) определяет методологию испытаний технических тканей, в том числе фильтровальных. Серия охватывает методы определения воздухопроницаемости, разрывной нагрузки и удлинения, стойкости к многократным изгибам и истиранию. Для промышленного закупщика это означает конкретную методику: все сравнительные испытания должны проводиться строго по этим методам, иначе данные разных поставщиков окажутся несопоставимыми.

«Соответствие ГОСТу — это минимальный входной барьер, а не гарантия оптимальности выбора. Реальный срок службы фильтровального полотна в конкретных условиях определяется испытаниями на пилотной установке или опытом эксплуатации аналогичного оборудования.» — отраслевая практика российских технологических предприятий

Почему многие закупщики всё ещё игнорируют эти стандарты? Зачастую давление срочности и ценовой фактор вытесняют нормативную проверку. Но именно несоответствие стандарту чаще всего становится причиной рекламаций и внепланового простоя.

Как подобрать полотно по параметрам: пошаговое руководство

Грамотный подбор фильтровального материала — это системный процесс, а не угадывание. Ниже приведён алгоритм, который применяется на практике при оснащении фильтровального оборудования в химической и горнодобывающей промышленности.

1. Определите тип фильтрационного процесса. Жидкостная или воздушная фильтрация? Периодический или непрерывный процесс? Тип оборудования (фильтр-пресс, барабанный, ленточный, рукавный фильтр)?
2. Оцените параметры рабочей среды. Температура процесса (максимальная и рабочая), pH суспензии или газа, наличие органических растворителей, окислителей или абразивных частиц.
3. Определите требования к разделению. Минимальный размер удерживаемых частиц (мкм), допустимая мутность фильтрата, требования к влажности осадка.
4. Выберите материал волокна. Используйте сравнительную таблицу из раздела 3 как базу. Для агрессивных сред — PTFE, для стандартных задач — PP, для высокотемпературных газов — стекловолокно.
5. Выберите конструкцию полотна. Тканое (для высоких давлений и механических нагрузок) или нетканое (для высокой точности фильтрации). Учитывайте способ крепления на оборудовании.
6. Проверьте соответствие стандартам. Запросите паспорт качества с нормативными показателями по ГОСТ 332-91 или 29104. При необходимости — образец для лабораторного испытания.
7. Проведите опытную эксплуатацию. Стандартный срок опытного пробега — 30–60 рабочих циклов. Фиксируйте производительность, качество фильтрата и состояние полотна.

Интерактивный выбор: таблица соответствия параметров

Ниже — практический инструмент быстрого подбора, которого нет у большинства поставщиков. Соотнесите ваши условия с рекомендованным решением:

Распространённые ошибки при выборе

Практика показывает два системных заблуждения. Первое: чем меньше поры — тем лучше фильтрация. На самом деле переизбыток удерживающей способности резко снижает производительность и увеличивает энергозатраты. Второе: одно полотно подходит для разных единиц оборудования одного предприятия. Даже при схожих средах геометрия фильтр-пресса и ленточного фильтра предъявляет принципиально разные требования к конструкции и размерам полотна для фильтр-пресса.

Реальные производственные кейсы с цифрами

Абстрактные преимущества убеждают слабо. Ниже — конкретные случаи замены фильтровального материала с измеримыми результатами по трём ключевым отраслям российской промышленности.

Кейс 1: горнодобывающая промышленность — обезвоживание рудного концентрата

Предприятие по добыче и обогащению медного концентрата использовало стандартные PP-полотна плотного саржевого переплетения на камерных фильтр-прессах. Средний ресурс полотна составлял 45–50 рабочих циклов. После тестирования усиленного PP-полотна с модифицированной обработкой поверхности (снижение адгезии осадка) ресурс вырос до 110–120 циклов. Суммарная экономия на замене комплектов полотен составила порядка 18% от годовых затрат на расходные материалы линии фильтрации. Дополнительный эффект — снижение влажности кека с 22% до 17%, что сократило затраты на последующую термическую сушку.

Кейс 2: пищевая промышленность — фильтрация соков

Производитель яблочного сока столкнулся с нестабильной мутностью фильтрата при использовании нетканого PE-полотна. Переход на PA-полотно с размером пор 5 мкм обеспечил стабильный показатель мутности ниже 1 NTU без применения вспомогательных флокулянтов. Сокращение расхода химических вспомогательных веществ снизило себестоимость переработки на 7%. При этом производительность линии не изменилась, поскольку давление процесса было скорректировано согласно характеристикам нового полотна.

Кейс 3: химическая промышленность — фильтрация кислых суспензий

Завод по производству технических кислот эксплуатировал ленточные фильтры с PA-полотнами. При рабочем pH 1,5–2,0 и температуре 75°C полотна выходили из строя в среднем через 3 месяца. Замена на PTFE-полотно увеличила межсервисный интервал до 14 месяцев. Несмотря на четырёхкратную разницу в цене материала, совокупная стоимость владения снизилась на 31% за счёт сокращения числа замен, простоев оборудования и трудозатрат обслуживающего персонала.

Диагностика износа и регламент замены

Своевременная диагностика состояния фильтровального полотна предотвращает аварийные остановки и дорогостоящий брак продукции. Существуют чёткие визуальные и измеримые признаки, которые сигнализируют о необходимости замены.

Визуальные признаки износа

Первый признак — механические повреждения: видимые разрывы, проколы, истирание поверхности до появления просветов. Второй — деформация структуры: расплющивание нитей тканого полотна, потеря формы в зонах контакта с рамой фильтр-пресса. Третий — несмываемое засорение: стойкое пятнообразование или плотный кольматирующий слой, не устраняемый стандартной регенерацией (промывкой, ультразвуком). Четвёртый — изменение цвета и запаха материала, свидетельствующее о химической деградации волокна.

Измеримые показатели и регламент ТО

Основные измеряемые параметры для принятия решения о замене: рост рабочего давления при неизменной производительности на 20% и более (признак засорения), снижение производительности на 15% и более при неизменном давлении (признак снижения проницаемости), ухудшение качества фильтрата сверх нормативного порога — помутнение, рост содержания взвеси.

Рекомендуемый регламент технического обслуживания: визуальный осмотр каждые 30 рабочих циклов, контроль давления и производительности — еженедельно, полное измерение воздухопроницаемости лабораторным методом — раз в квартал. Конечно, интенсивность контроля корректируется в зависимости от условий эксплуатации: абразивные среды требуют более частых проверок.

Важно фиксировать дату установки и количество отработанных циклов. Это позволяет не только своевременно планировать замену, но и накапливать статистику для оптимизации выбора материала при следующей закупке — что в итоге снижает совокупную стоимость владения фильтровальным оборудованием.

Тренды 2026 года и часто задаваемые вопросы

По данным 2026 года, рынок фильтровальных материалов развивается в двух принципиальных направлениях. Первое — экологическая устойчивость: ужесточение природоохранного законодательства в России и рост ESG-давления стимулируют спрос на переработанные PP-волокна и биосовместимые материалы для пищевой промышленности. Второе направление — интеллектуализация: технология встроенных сенсоров в фильтровальном полотне позволяет в режиме реального времени отслеживать степень загрязнения и прогнозировать момент замены, что существенно снижает число аварийных остановок.

Интеграция технической ткани для фильтрации с системами промышленного IoT — уже не концепция, а реализованные пилотные проекты на крупных российских горнодобывающих и химических предприятиях. Промышленная фильтрация становится частью цифровой производственной экосистемы, где очистка жидкости фильтрацией управляется алгоритмически, а не по расписанию.

Грамотный выбор фильтровального полотна — это инвестиция, а не расходная статья. Правильно подобранный фильтровальный материал снижает операционные затраты, повышает качество продукции и продлевает ресурс дорогостоящего фильтровального оборудования. Начните с чётких параметров вашего процесса — и выбор материала станет логическим следствием, а не случайным решением.
