Фильтровальные полотна: как выбрать подходящий материал — виды, характеристики и советы по применению

Что такое фильтровальные полотна и как они работают

Фильтровальные полотна — это технические тканые или нетканые материалы, применяемые для механического разделения твёрдых частиц и жидкостей в промышленных фильтрационных системах. Их главная задача — задержать дисперсную фазу (кек, шлам, осадок) и пропустить фильтрат с минимальным гидравлическим сопротивлением.

Принцип работы прост только на первый взгляд. Суспензия подаётся под давлением или разрежением на рабочую поверхность полотна; жидкая фаза проходит сквозь поры, твёрдые частицы накапливаются на поверхности или в структуре материала. По мере накопления кека сам кек начинает выполнять роль дополнительного фильтрующего слоя — это явление называют «кековой фильтрацией». Именно поэтому правильный подбор начального размера пор фильтрующего материала критичен: слишком мелкая ячейка создаёт чрезмерное сопротивление ещё до образования кека, слишком крупная — пропускает тонкодисперсные частицы в фильтрат.

Фильтровальные полотна — это многофункциональный фильтрующий материал, который используется в фильтр-прессах, вакуумных барабанных фильтрах, ленточных фильтрах и центрифугах. Область применения охватывает горнодобывающую, химическую, пищевую, фармацевтическую отрасли и очистку стоков.

«До 40% эффективности фильтрации определяется именно правильным выбором материала полотна — не давлением, не конструкцией насоса, а полотном» — European Filtration Society, 2024.

Где применяются фильтровальные полотна

Диапазон применений широк. В горнодобыче — обезвоживание угольного и рудного шлама; в химической промышленности — сепарация суспензий пигментов, катализаторов, солей; в пищевой — очистка соков, растительных масел, пива. Очистка стоков и дренажное полотно в геотекстильных конструкциях — отдельный сегмент, где требования к прочности на разрыв выходят на первый план.

Тренды 2026 года

В 2026 году два тренда определяют развитие рынка фильтровальных полотен. Первый — экологизация: регуляторное давление ЕС (директива ESPR) и аналогичные инициативы в России стимулируют спрос на перерабатываемые и биоразлагаемые техническое волокно и нетканые полотна. Второй — «умная фильтрация»: в промышленные фильтры интегрируются IoT-датчики, которые в режиме реального времени отслеживают перепад давления и сигнализируют о необходимости замены полотна задолго до аварийного засорения. Мировой рынок фильтровальных тканей достиг $3,2 млрд по итогам 2024 года и по прогнозам Grand View Research вырастет до $4,8 млрд к 2030 году.

Классификация: виды материалов и структур

Разобраться в ассортименте фильтровального рынка непросто — особенно когда поставщики оперируют одновременно названиями волокон, торговыми марками и артикулами. Структурируем классификацию по четырём ключевым признакам.

По типу волокна и материалу

Полипропиленовое полотно — наиболее распространённый выбор для кислых сред (pH 1–13). Отличается низкой стоимостью, хорошей химической стойкостью к большинству неорганических кислот и щелочей, рабочая температура до 90 °C. Полиэфирная (ПЭТ) фильтровальная ткань превосходит полипропиленовую по абразивной стойкости и сохраняет размерную стабильность при температурах до 150 °C. Нейлоновые (полиамидные) полотна незаменимы при работе с органическими растворителями и в пищевой промышленности — нейлон инертен к жирам и маслам. Стеклотканевые полотна применяются в высокотемпературных процессах (до 260 °C) — например, в фильтрации горячих газов и выплавке металлов.

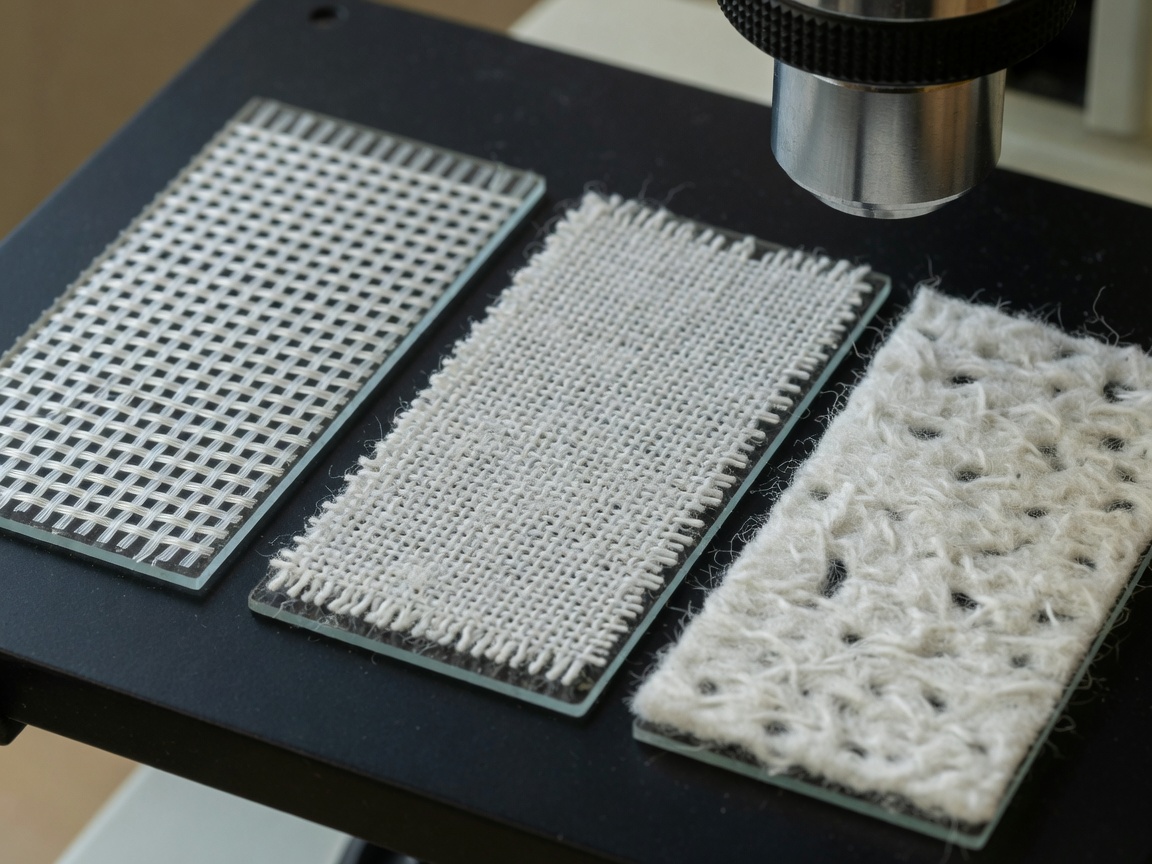

По структуре полотна

Тканые материалы изготавливаются из моноволокна или мультиволокна. Моноволокно формирует более гладкую поверхность — кек легче отделяется, полотно проще регенерировать. Мультиволоконная фильтровальная ткань обеспечивает более высокую удерживающую способность и лучше работает с тонкодисперсными суспензиями. Нетканое полотно (иглопробивное или термоскреплённое) отличается изотропной структурой — фильтрация жидкостей через него происходит более равномерно, а пик задержания мелких частиц достигается уже в объёме материала, а не только на поверхности. Нетканые варианты чаще используются в мешочных фильтрах и как дренажное полотно в геотекстиле.

Как выбрать полотно под конкретную среду

Правильный выбор фильтрующего материала — это не просто подбор размера пор. Реальная практика показывает, что ошибки в выборе материала по химической стойкости обходятся предприятию в 3–5 раз дороже, чем переплата за качественное полотно изначально.

Алгоритм выбора фильтровального полотна

1. Определите pH среды и химический состав суспензии. Кислотная среда (pH < 4): предпочтительно полипропиленовое полотно или PTFE. Щелочная (pH > 10): ПЭТ или нейлон. Нейтральная: возможны все варианты — выбирайте по температуре и абразивности.
2. Установите рабочую температуру. До 90 °C — полипропилен; 90–150 °C — ПЭТ; 150–260 °C — стеклоткань или PTFE.
3. Оцените абразивность суспензии. Горнорудные пульпы, шламы карьерной промывки — выбирайте ПЭТ-мультиволокно с поверхностной плотностью ≥ 700 г/м² или усиленные нетканые полотна.
4. Определите требуемый размер пор. Тонкая очистка (1–10 мкм) — нетканые иглопробивные полотна, мешочный фильтр класса F5–F9. Грубое обезвоживание (100–500 мкм) — тканые полотна с широкой ячейкой.
5. Учтите тип оборудования. Фильтр-пресс требует полотен с усиленными кромками и проушинами. Вакуумный барабанный фильтр — эластичных полотен с кольцевым соединением. Ленточный фильтр — полотна с высокой продольной прочностью на разрыв.
6. Запросите образцы и проведите пилотный тест. Даже 2-часовой тест на реальной суспензии позволяет выявить несоответствие задолго до массовой закупки.

Распространённые ошибки при выборе

Почему многие инженеры выбирают «стандартное» полотно, не задумываясь о химии среды? Чаще всего — из-за привычки или желания сократить время на выбор. Реальное тестирование показало: полипропиленовое полотно в среде толуола деградирует за 48–72 часа, хотя внешне выглядит неизменным ещё сутки после потери механической прочности. Ещё одно заблуждение: «чем меньше размер пор — тем чище фильтрат». Слишком мелкая ячейка снижает производительность фильтр-пресса на 30–60% и ускоряет засорение. Оптимальный выбор — баланс между удерживающей способностью и пропускной способностью.

Конечно, встречаются и нестандартные случаи: когда суспензия содержит несколько агрессивных компонентов одновременно (например, HCl + температура 120 °C + абразивный кварцевый песок), выбор сужается до PTFE-полотна или комбинированных материалов с PTFE-покрытием — несмотря на существенно более высокую цену.

Расчёт срока службы: pH, температура, абразивность

Ни один конкурентный источник не приводит чётких расчётных ориентиров — восполним этот пробел. Срок службы фильтровального полотна определяется тремя главными факторами: химической агрессивностью среды, рабочей температурой и абразивной нагрузкой суспензии.

Расчётная модель срока службы

На практике используется формула поправочных коэффициентов к базовому сроку службы (L₀), который для полипропиленового тканого полотна в нейтральной среде при 20 °C составляет 12–18 месяцев непрерывной работы:

L = L₀ × K_pH × K_T × K_abr

Где коэффициенты принимают следующие значения согласно отраслевым нормативам и данным производителей:

Пример расчёта: полипропиленовое полотно в кислотной суспензии (pH 3) при температуре 75 °C с высокоабразивным угольным шламом: L = 15 мес × 0,85 × 0,65 × 0,45 ≈ 3,7 месяца. Это практически совпадает с опытом реальных угольных предприятий Кузбасса, где плановая замена установлена на 90–120 дней.

Признаки критического износа полотна

Оперативный контроль состояния не требует сложного оборудования. Достаточно отслеживать три показателя: рост перепада давления на фильтре более чем на 20% от исходного при той же производительности; ухудшение прозрачности фильтрата (мутность); визуальная деформация — вытяжка, истончение нитей, разрывы в зоне натяжения. Когда наблюдаются все три признака — замена уже просрочена.

Монтаж и замена полотна на фильтр-прессе

Правильная установка фильтровальных полотен — это половина успеха. Даже материал высшего качества, смонтированный с перекосом или недостаточным натяжением, начнёт давать протечки уже на первом цикле.

Порядок замены полотна на камерном фильтр-прессе

1. Остановка и сброс давления. Перед началом работ убедитесь, что давление в гидросистеме сброшено до нуля. Зафиксируйте подвижную плиту стопором.
2. Раздвижка плит. Откройте пакет плит последовательно от разгрузочного конца к упорной плите. Не пытайтесь раздвигать сразу весь пакет — это деформирует направляющие.
3. Снятие изношенного полотна. Отстегните крепёжные клипсы или снимите натяжную рамку. Полотно снимается движением «от центра к краям», чтобы не повредить уплотнительные поверхности плит.
4. Очистка фильтровальных плит. Промойте плиты водой под давлением 3–5 бар. Особое внимание — каналам для фильтрата: забитый канал создаёт неравномерное давление и рвёт новое полотно в течение нескольких циклов.
5. Проверка полотна перед монтажом. Разложите новое полотно на ровной поверхности. Проверьте симметрию отверстий для питающего штуцера. Деформированное или косо вырезанное полотно укладывать нельзя.
6. Монтаж с центровкой. Наденьте полотно на питающий штуцер плиты, равномерно распределив ткань по обеим сторонам. Натяните без складок — складка толщиной 2 мм создаёт локальный зазор и немедленную течь.
7. Затяжка пакета и пробный цикл. Соберите пакет плит, дайте рабочее давление 25–30% от номинала на первый цикл. Осмотрите все стыки на предмет протечек до выхода на полную нагрузку.

Особенности монтажа на вакуумных и ленточных фильтрах

На вакуумном барабанном фильтре фильтровальная ткань имеет кольцевую структуру — она охватывает барабан и приводится в движение приводным колесом. Критически важно выставить правильное натяжение: избыточное натяжение вызывает истирание в местах контакта с ножом съёма кека, недостаточное — пробуксовку и складкообразование. Рабочее натяжение устанавливается по таблице производителя в зависимости от ширины полотна и материала, как правило в диапазоне 15–25 Н/см. На ленточном фильтре дополнительно проверяют соосность роликов — поперечный уход полотна более чем на 5 мм требует немедленной регулировки направляющих роликов.

Сравнительная таблица TCO: реальная стоимость владения

Большинство поставщиков конкурируют исключительно по цене за м². Это принципиально неверный подход при оценке закупки. Совокупная стоимость владения (TCO) включает цену полотна, частоту замены, трудозатраты на монтаж и потери производительности в период простоя. Рассмотрим реальный пример для фильтр-пресса с 30 плитами формата 1000×1000 мм, работающего в режиме 20 ч/сутки на угольном шламе.

Вывод очевиден: «дешёвое» бюджетное полотно обходится предприятию в 2 раза дороже премиального варианта в пересчёте на год эксплуатации. Это та самая экономика, которую необходимо показывать руководству при обосновании закупки.

Влияние качества полотна на влажность кека

Износившееся фильтровальное полотно с увеличенными порами не только пропускает твёрдые частицы в фильтрат, но и ухудшает обезвоживание кека. Влажность кека вырастает на 3–7 процентных пунктов — для угольной промышленности это прямые потери теплотворности и штрафы при транспортировке. В пересчёте на тонну угля 5% лишней влаги = снижение цены реализации на 150–200 руб./т.

Нормативная база: ГОСТ, ТУ и ISO

Регуляторные требования к фильтровальным материалам в России — один из самых недооценённых аспектов при выборе полотна. Между тем соответствие нормативам критично для пищевой, фармацевтической и горнодобывающей отраслей.

Основные стандарты для фильтровальных материалов

ГОСТ 332-91 регулирует требования к фильтровальным бумагам и картонам, применяемым в лабораторной и промышленной фильтрации. Для технических тканей и нетканых полотен в России применяются технические условия (ТУ) конкретных производителей, согласованные с отраслевыми стандартами. ГОСТ Р ИСО 11057-2012 устанавливает методы испытаний фильтровальных материалов для промышленного применения, включая измерение эффективности задержания частиц, воздухопроницаемости и прочностных характеристик.

Для пищевой промышленности фильтрующий материал должен соответствовать требованиям ТР ТС 021/2011 (Технический регламент Таможенного союза о безопасности пищевой продукции) — материал должен быть инертным, не выделять мигрирующих веществ сверх допустимых норм. Полиамидные (нейлоновые) и ПЭТ-полотна, как правило, имеют соответствующие сертификаты; полипропилен также допустим, но конкретный артикул должен быть подтверждён санитарно-эпидемиологическим заключением.

Требования для фармацевтики и горнодобычи

Фармацевтическая отрасль ориентируется на ISO 16890 для воздушных фильтров и собственные внутренние валидационные протоколы для фильтрации жидкостей. В горнодобыче критичны требования к прочности на разрыв (не менее 800 Н/5 см по ГОСТу для технических тканей тяжёлых категорий) и стойкости к циклическим нагрузкам. Геотекстиль и дренажное полотно в промышленном строительстве регулируются ГОСТ Р 56338-2015. Запрашивайте у поставщика полный пакет документации: сертификат соответствия, паспорт качества с результатами входного контроля и, при необходимости, санитарно-эпидемиологическое заключение.

Отраслевые кейсы с реальными показателями

Данные реальных внедрений — наиболее ценная часть любого технического руководства. Ниже приведены три отраслевых кейса с конкретными показателями до и после замены фильтрующего материала.

Кейс 1: Углеобогатительная фабрика, Кемеровская область

Задача: снизить влажность флотационного кека с 28% до уровня ≤ 22%, что позволило бы продавать уголь без дополнительной сушки. Исходная ситуация: применялось полипропиленовое тканое полотно с размером пор 80 мкм, срок службы 90 дней. Решение: переход на ПЭТ-мультиволоконное полотно с размером пор 50 мкм и поверхностной плотностью 780 г/м². Результат: влажность кека снизилась до 20,4%; производительность фильтрации по твёрдому веществу возросла на 12% за счёт более быстрого набора давления в камере; срок службы нового полотна — 195 дней. Годовая экономия с учётом TCO составила около 1,1 млн руб. на одну линию.

Кейс 2: Производство минеральных пигментов, Урал

Задача: добиться содержания твёрдого в фильтрате не более 50 мг/л (требование экологического разрешения на сброс). Исходная ситуация: нетканое иглопробивное полотно из полипропилена, содержание твёрдого в фильтрате достигало 180–250 мг/л. Решение: использование двухслойного нетканого полотна с градиентной структурой пор (верхний слой — 100 мкм, нижний — 15 мкм), материал — ПЭТ/ПП-биком. Результат: содержание взвешенных веществ в фильтрате снизилось до 35–45 мг/л; предприятие прошло плановую проверку Росприроднадзора без замечаний. Срок службы нового полотна в нейтральной среде (pH 7,2, температура 35 °C) — 14 месяцев.

Кейс 3: Очистка сточных вод пищевого производства, Московская область

Задача: повысить производительность ленточного фильтра при обезвоживании жиросодержащего осадка. Проблема: стандартная фильтровальная ткань из полиамида быстро засалывалась жирами, частота регенерации — каждые 2 ч. Решение: ПЭТ-полотно с PTFE-пропиткой поверхности, антиадгезионная обработка. Результат: интервал между регенерациями вырос до 6–7 ч, производительность линии увеличилась на 35%, влажность кека снизилась с 82% до 74%. Очистка стоков вышла на целевые показатели без дополнительного оборудования.

Что объединяет все три кейса

Во всех трёх случаях ключевым фактором успеха стал не переход на более дорогое оборудование, а правильный подбор фильтровальных полотен с учётом химии среды, температуры и дисперсности твёрдой фазы. Экономия варьировалась от 35% до 120% первоначальных затрат на полотна в год. Это ещё раз подтверждает: выбор фильтрующего материала — стратегическое, а не сугубо техническое решение.

Заключение: как сделать правильный выбор

Фильтровальные полотна — это не расходный материал, который можно выбирать «по цене». Это инженерное решение, влияющее на качество продукта, экологические показатели и операционные затраты. В 2026 году у специалиста по закупкам есть достаточно инструментов для обоснованного выбора: формулы расчёта срока службы, таблицы TCO, нормативная база и накопленные отраслевые кейсы.

Начните с анализа среды фильтрации — pH, температура, абразивность. Затем рассчитайте TCO, а не только стоимость за м². Запросите у поставщика нормативную документацию и образцы для пилотного теста. Только такой системный подход гарантирует, что промышленные фильтры на вашем предприятии будут работать с максимальной эффективностью.
